迷你同轴电缆结构图

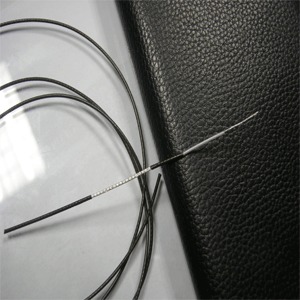

的结构 迷你同轴电缆 为手机开发的是中心导体为42AWG（7/0.025mm）同心绞镀银铜合金线，水平绕包外导体为（约20/0.03mm）镀锡铜合金线。绝缘层和外护套均采用可溶性聚四氟乙烯PFA，因为氟塑料的介电常数相对较低，适用于高频传输。它可以减少辐射噪声的影响，提高电缆本身的柔韧性。

微型同轴电缆常见型号的结构

绞合、对角缠绕和挤压

42AWG（7/0.025mm）中心导体的镀银铜合金线一般采用单绞线束机（Single Twist Buncher）绞合，其均匀的线材张力和线材长度是回捻稳定的关键。

绝缘与护套之间的斜包屏蔽导体采用螺旋屏蔽机，需要数十根超细同轴电缆高速（3,000RPM）包绕，对设备的张力控制能力要求严格。

考虑到极细同轴电缆绝缘和外护套的低介电常数和耐压特性，以及终端加工时的耐热、耐弯曲等机械性能要求。最终选用超薄挤出时树脂流动性好的可溶性聚四氟乙烯PFA。电缆绝缘挤出线配备高精度线材张力控制设备，确保量产时的稳定性。
