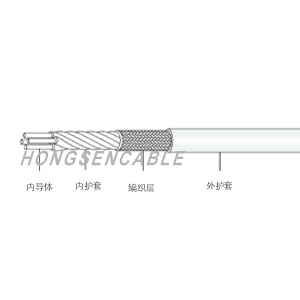

AFPF 铁氟龙高温屏蔽电缆
绞合镀银铜线/绞合镀锡铜线
特点/用途：
具有优良的耐腐蚀性 ，抗油、强酸、抗强碱、强氧化剂等。
具有优良的电绝缘性、绝缘电阻大、 耐高电压、高频损耗小、不吸潮。
具有优良的耐老化性、耐燃、使用寿命长。
电子行业中，可用于耐低温导线，高温加热导线， 温度补偿导线，耐老化电线及阻燃电线。
家用电器行业中，可用于电饭堡，电子热水瓶，电暖器，电烤箱，电炒锅， 电子消毒柜， 空调机，微波炉， 灯具灯饰等的内部布线。
交货要求：
按双方合同协议商定，允许不小于 15 米的短段交货。其数量应不超过交货总长度的 15%。
规格结构及技术参数：
芯数×截面 （mm²） | 导体结构根数/线径（mm） | 绝缘 | 护套 | 芯数×截面 ( mm² ) | ||
厚度 | 外径 | 厚度 | 外径 | |||
1 × 0.12 | 7/0.15 | 0.20 | 0.85 | 0.20 | 1.70 | 150 |
1 × 0.2 | 7/0.20 | 0.20 | 1.0 | 0.20 | 1.90 | 83.5 |
1 × 0.35 | 19/0.16 | 0.25 | 1.30 | 0.25 | 2.20 | 49.5 |
1 × 0.5 | 19/0.18 | 0.25 | 1.40 | 0.25 | 2.40 | 36.0 |
1 × 0.75 | 19/0.23 | 0.25 | 1.70 | 0.25 | 2.70 | 22.7 |
1 × 1.0 | 19/0.26 | 0.25 | 1.80 | 0.25 | 2.80 | 19.0 |
2 × 0.035 | 7/0.08 | 0.20 | 0.65 | 0.20 | 2.20 | 525 |
3 × 0.05 | 7/0.10 | 0.20 | 0.70 | 0.25 | 2.40 | 330 |
3 × 0.08 | 7/0.12 | 0.20 | 0.78 | 0.25 | 2.50 | 227 |
4 × 0.08 | 7/0.12 | 0.20 | 0.78 | 0.25 | 2.80 | 227 |
6 × 0.08 | 7/0.12 | 0.20 | 0.78 | 0.25 | 3.20 | 227 |
2 × 0.12 | 7/0.15 | 0.20 | 0.85 | 0.25 | 2.70 | 150 |
3 × 0.12 | 7/0.15 | 0.20 | 0.85 | 0.25 | 2.70 | 150 |
4 × 0.12 | 7/0.15 | 0.20 | 0.85 | 0.25 | 3.0 | 150 |
5 × 0.12 | 7/0.15 | 0.20 | 0.85 | 0.30 | 3.30 | 150 |
6 × 0.12 | 7/0.15 | 0.20 | 0.85 | 0.30 | 3.60 | 150 |
7 × 0.12 | 7/0.15 | 0.20 | 0.85 | 0.30 | 3.60 | 150 |
8 × 0.12 | 7/0.15 | 0.20 | 0.85 | 0.30 | 3.90 | 150 |
10 × 0.12 | 7/0.15 | 0.20 | 0.85 | 0.30 | 4.50 | 150 |
12 × 0.12 | 7/0.15 | 0.20 | 0.85 | 0.30 | 4.60 | 150 |
19 × 0.12 | 7/0.15 | 0.20 | 0.85 | 0.35 | 5.50 | 150 |
2 × 0.2 | 7/0.20 | 0.20 | 1.0 | 0.25 | 2.90 | 83.5 |
3 × 0.2 | 7/0.20 | 0.20 | 1.0 | 0.25 | 3.00 | 83.5 |
4 × 0.2 | 7/0.20 | 0.20 | 1.0 | 0.30 | 3.50 | 83.5 |
5 × 0.2 | 7/0.20 | 0.20 | 1.0 | 0.30 | 3.80 | 83.5 |
6 × 0.2 | 7/0.20 | 0.20 | 1.0 | 0.30 | 4.20 | 83.5 |
7 × 0.2 | 7/0.20 | 0.20 | 1.0 | 0.30 | 4.20 | 83.5 |
8 × 0.2 | 7/0.20 | 0.20 | 1.0 | 0.35 | 4.50 | 83.5 |
10 × 0.2 | 7/0.20 | 0.20 | 1.0 | 0.35 | 5.20 | 83.5 |
12 × 0.2 | 7/0.20 | 0.20 | 1.0 | 0.35 | 5.40 | 83.5 |
19 × 0.2 | 7/0.20 | 0.20 | 1.0 | 0.40 | 6.40 | 83.5 |
2 × 0.35 | 19/0.16 | 0.25 | 1.30 | 0.25 | 3.50 | 49.5 |
3 × 0.35 | 19/0.16 | 0.25 | 1.30 | 0.25 | 3.60 | 49.5 |
4 × 0.35 | 19/0.16 | 0.25 | 1.30 | 0.30 | 4.25 | 49.5 |
5 × 0.35 | 19/0.16 | 0.25 | 1.30 | 0.35 | 4.70 | 49.5 |
6 × 0.35 | 19/0.16 | 0.25 | 1.30 | 0.35 | 5.00 | 49.5 |
7 × 0.35 | 19/0.16 | 0.25 | 1.30 | 0.35 | 5.10 | 49.5 |
8 × 0.35 | 19/0.16 | 0.25 | 1.30 | 0.35 | 5.50 | 49.5 |
10 × 0.35 | 19/0.16 | 0.25 | 1.30 | 0.40 | 6.50 | 49.5 |
12 × 0.35 | 19/0.16 | 0.25 | 1.30 | 0.40 | 6.70 | 49.5 |
19 × 0.35 | 19/0.16 | 0.25 | 1.30 | 0.50 | 8.0 | 49.5 |
2 × 0.5 | 19/0.18 | 0.25 | 1.40 | 0.25 | 3.80 | 36.0 |
3 × 0.5 | 19/0.18 | 0.25 | 1.40 | 0.25 | 3.90 | 36.0 |
4 × 0.5 | 19/0.18 | 0.25 | 1.40 | 0.30 | 4.60 | 36.0 |
5 × 0.5 | 19/0.18 | 0.25 | 1.40 | 0.35 | 5.0 | 36.0 |
6 × 0.5 | 19/0.18 | 0.25 | 1.40 | 0.35 | 5.40 | 36.0 |
7 × 0.5 | 19/0.18 | 0.25 | 1.40 | 0.35 | 5.40 | 36.0 |
8 × 0.5 | 19/0.18 | 0.25 | 1.40 | 0.35 | 5.90 | 36.0 |
10 × 0.5 | 19/0.18 | 0.25 | 1.40 | 0.40 | 7.0 | 36.0 |
12 × 0.5 | 19/0.18 | 0.25 | 1.40 | 0.40 | 7.20 | 36.0 |
19 × 0.5 | 19/0.18 | 0.25 | 1.40 | 0.50 | 8.50 | 36.0 |
20 × 0.6 | 19/0.20 | 0.25 | 1.50 | 0.50 | 9.50 | 36.0 |
2 × 0.75 | 19/0.23 | 0.25 | 1.70 | 0.30 | 4.60 | 22.7 |
3 × 0.75 | 19/0.23 | 0.25 | 1.70 | 0.40 | 4.80 | 22.7 |
4 × 0.75 | 19/0.23 | 0.25 | 1.70 | 0.40 | 5.50 | 22.7 |
5 × 0.75 | 19/0.23 | 0.25 | 1.70 | 0.40 | 6.0 | 22.7 |
6 × 0.75 | 19/0.23 | 0.25 | 1.70 | 0.40 | 6.40 | 22.7 |
7 × 0.75 | 19/0.23 | 0.25 | 1.70 | 0.40 | 6.40 | 22.7 |
8 × 0.75 | 19/0.23 | 0.25 | 1.70 | 0.40 | 6.90 | 22.7 |
10 × 0.75 | 19/0.23 | 0.25 | 1.70 | 0.40 | 8.20 | 22.7 |
12 × 0.75 | 19/0.23 | 0.25 | 1.70 | 0.50 | 8.50 | 22.7 |
19 × 0.75 | 19/0.23 | 0.25 | 1.70 | 0.60 | 10.20 | 22.7 |
2 × 1 | 19/0.26 | 0.25 | 1.80 | 0.30 | 4.70 | 19 |
3 × 1 | 19/0.26 | 0.25 | 1.80 | 0.35 | 4.80 | 19 |
4 × 1 | 19/0.26 | 0.25 | 1.80 | 0.40 | 5.60 | 19 |
5 × 1 | 19/0.26 | 0.25 | 1.80 | 0.40 | 6.20 | 19 |
6 × 1 | 19/0.26 | 0.25 | 1.80 | 0.40 | 6.80 | 19 |
7 × 1 | 19/0.26 | 0.25 | 1.80 | 0.40 | 6.80 | 19 |
8 × 1 | 19/0.26 | 0.25 | 1.80 | 0.40 | 7.30 | 19 |
10 × 1 | 19/0.26 | 0.25 | 1.80 | 0.50 | 8.80 | 19 |
12 × 1 | 19/0.26 | 0.25 | 1.80 | 0.50 | 9.0 | 19 |
19 × 1 | 19/0.26 | 0.25 | ||||
注： 除上述规格以外，还可以根据客户要求定制其他规格产品。 | ||||||
