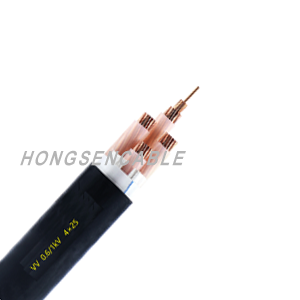

额定电压0.6/lkV(Um = 1.2kV)聚氯乙烯绝缘电力电缆

状态：



询价

型号：
VV/ VY/ VV22/ VV23/ VV32/ VV33/ VV42/ VV43/VLV/ VLY/ VLV22/ VLV23/ VLV32/ VLV33/ VLV42/ VLV43

产品描述

1.执行标准

本产品按照最新版GB/T 12706.1标准生产，同时还可根据用户需要按最新版国际电工委员会推荐标准IEC60502生产。

2.适用范围

本产品适用于配电网或工业装置中额定电压1kV(Um=1.2kV)和3kV(Um=3.6kV)固定安装的挤包绝缘电力电缆。

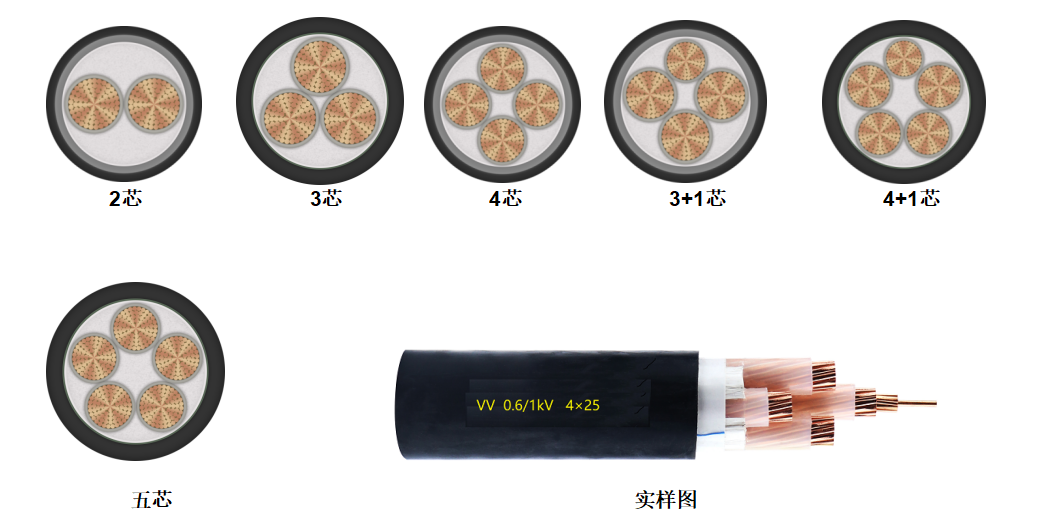

3、电缆结构图

聚氯乙烯绝缘电力电缆

4、产品特性

(1)导体的最高额定运行温度为70℃。

(2)短路时(最长持续时间不超过5s),导体截面≤300mm2电缆导体的最高温度不超过160℃。导体截面＞300mm2,电缆导体的最高温度不超过140℃。

(3)电缆敷设时，在保证足够机械拉力的情况下不受落差限制，但单芯电缆不允许敷设于铁质管道中，也不允许沿电缆周围形成环状的铁质金具固定电缆。

(4)电缆敷设时，其温度不低于0℃；当电缆温度低于0℃时,应采用适当的方法将电缆加热至0℃以上。

(5)最小弯曲半径：单芯无铠装电缆最小弯曲半径20D

单芯铠装电缆最小弯曲半径15D

多芯无铠装电缆最小弯曲半径15D

多芯铠装电缆最小弯曲半径12D

其中D为电缆外径，mm

注：⑴交流系统中，单芯非铠装电缆不允许敷设在磁性管道中，管道应具有非磁性。

⑵单芯铠装(磁性金属)电缆仅适用于直流场合。交流场合,电缆铠装应采用非磁性金属铠装。

5、电缆的型号名称

型号		名称	使用场合
铜芯	铝芯	名称	使用场合
VV	VLV	聚氯乙烯绝缘聚氯乙烯护套电力电缆	敷设于室内、隧道及管道中，也可埋在松散的土壤中,但不能承受拉力和压力。
VY	VLY	聚氯乙烯绝缘聚乙烯护套电力电缆	敷设于室内、隧道及管道中，也可埋在松散的土壤中,但不能承受拉力和压力。
VV22	VLV22	聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆	适用于室内、隧道、电缆沟及地下直埋敷设，电缆能承受机械外力作用,但不能承受大的拉力。
VV23	VLV23	聚氯乙烯绝缘钢带铠装聚乙烯护套电力电缆	适用于室内、隧道、电缆沟及地下直埋敷设，电缆能承受机械外力作用,但不能承受大的拉力。
VV32	VLV32	聚氯乙烯绝缘细圆钢丝铠装聚氯乙烯护套电力电缆	敷设在室内、矿井及水中,能承受机械外力和相当的拉力力。.
VV33	VLV33	聚氯乙烯绝缘细圆钢丝铠装聚乙烯护套电力电缆	敷设在室内、矿井及水中,能承受机械外力和相当的拉力力。.
VV42	VLV42	聚氯乙烯绝缘粗圆钢丝铠装聚氯乙烯护套电力电缆	敷设在室内、矿井及水中能承受较大的拉力。
VV43	VLV43	聚氯乙烯绝缘粗圆钢丝铠装聚乙烯护套电力电缆	敷设在室内、矿井及水中能承受较大的拉力。
1、不同等级的阻燃电缆。阻燃型电缆需要在上述型号前加ZA、ZB或ZC ( A. B、C代表阻燃级别)。 2、不同阻燃等级的耐火电缆，在上述型号前加"N-",如与阻燃代号组合，则为ZAN、ZBN. ZCN。 3、耐寒、防鼠、防蚁、阻水、防腐防油等功能性电缆 4、其他特殊用途电力电缆。 5、示例：产品名称：防鼠蚁铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套阻燃B类电力电缆，额定电压0.6/1 kV , 5芯，标称截面积25mm2。产品型号:FSY-ZB-VV22-0.6/lkV 5x25

6、电缆的生产范围

表1 单芯电缆

导线标称截面 mm2	绝缘厚度 mm	护套厚度 mm	电缆近似外径 mm	电缆近似重量		20℃导体直流电阻≤ ℃ ≤ (Ω/km)
导线标称截面 mm2	绝缘厚度 mm	护套厚度 mm	电缆近似外径 mm	VV	VLV	Cu	Al
1×1.5	0.8	1.5	6.1	50.7	-	12.1	-
1×2.5	0.8	1.5	6.5	63.5	47.9	7.41	12.1
1×4	1.0	1.5	7.4	87.7	63.0	4.61	7.41
1×6	1.0	1.5	7.9	111.0	75.9	3.08	4.61
1×10	1.0	1.5	9.2	166.6	93.0	1.83	3.08
1×16	1.0	1.5	10.3	233.3	132.2	1.15	1.91
1×25	1.2	1.5	12.0	344.9	185.4	0.727	1.20
1×35	1.2	1.5	13.2	449.8	228.7	0.524	0.868
1×50	1.4	1.5	14.9	590.5	289.8	0.387	0.641
1×70	1.4	1.5	16.7	807.3	374.2	0.268	0.443
1×95	1.6	1.7	19.3	1102.0	501.4	0.193	0.320
1×120	1.6	1.7	20.9	1349.0	590.3	0.153	0.253
1×150	1.8	1.8	23.1	1654.0	721.3	0.124	0.206
1×185	2.0	1.9	25.6	2060.0	891.6	0.0991	0.164
1×240	2.2	2.0	28.8	2651.0	1114.0	0.0754	0.125
1×300	2.4	2.1	31.9	3323.0	1396.0	0.0601	0.100
1×400	2.6	2.2	35.5	4205.0	1742.0	0.0470	0.0778
1×500	2.8	2.3	39.7	5359.0	2128.0	0.0366	0.0605
1×630	2.8	2.4	43.7	6707.0	2605.0	0.0283	0.0469

表2 二芯电缆

导线标称截面 mm2	绝缘厚度 mm	护套厚度 mm	电缆近似外径 mm	电缆近似重量		20℃导体直流电阻≤ ℃ ≤ (Ω/km)
导线标称截面 mm2	绝缘厚度 mm	护套厚度 mm	电缆近似外径 mm	VV	VLV	Cu	Al
2×1.5	0.8	1.8	10.5	119.0	-	12.1	-
2×2.5	0.8	1.8	11.3	150.0	118.0	7.41	12.1
2×4	1.0	1.8	13.1	210.0	160.0	4.61	7.41
2×6	1.0	1.8	14.1	264.0	192.0	3.08	4.61
2×10	1.0	1.8	16.7	393.0	242.0	1.83	3.08
2×16	1.0	1.8	18.8	541.0	334.0	1.15	1.91
2×25	1.2	1.8	22.2	794.0	469.0	0.727	1.20
2×35	1.2	1.8	24.5	1037.0	585.0	0.524	0.868
2×50	1.4	1.8	21.8	1227.0	620.0	0.387	0.641
2×70	1.4	1.8	24.7	1650.0	747.0	0.268	0.443
2×95	2.4	2.0	29.2	2213.0	988.0	0.193	0.320
2×120	2.6	2.1	31.3	2733.0	1186.0	0.153	0.253
2×150	2.8	2.2	34.7	3396.0	1462.0	0.124	0.206
2×185	2.8	2.4	37.9	3943.0	1598.0	0.0991	0.164

表3 三芯电缆

导线标称截面 mm2	绝缘厚度 mm	护套厚度 mm	电缆近似外径 mm	电缆近似重量		20℃导体直流电阻≤ ℃ ≤ (Ω/km)
导线标称截面 mm2	绝缘厚度 mm	护套厚度 mm	电缆近似外径 mm	VV	VLV	Cu	Al
3×1.5	0.8	1.8	10.9	142.0	-	12.1	-
3×2.5	0.8	1.8	11.8	187.0	139.0	7.41	12.1
3×4	1.0	1.8	13.7	265.0	189.0	4.61	7.41
3×6	1.0	1.8	14.8	335.0	227.0	3.08	4.61
3×10	1.0	1.8	17.6	514.0	290.0	1.83	3.08
3×16	1.0	1.8	19.9	728.0	419.0	1.15	1.91
3×25	1.2	1.8	23.6	1084.0	596.0	0.727	1.20
3×35	1.2	1.8	26.1	1422.0	745.0	0.524	0.868
3×50	1.4	1.8	26.5	1801.0	834.0	0.387	0.641
3×70	1.4	1.9	28.8	2415.0	1061.0	0.268	0.443
3×95	1.6	2.1	33.6	3205.0	1418.0	0.193	0.320
3×120	1.6	2.2	37.1	4037.0	1716.0	0.153	0.253
3×150	1.8	2.3	41.9	5028.0	2127.0	0.124	0.206
3×185	2.0	2.5	45.9	6180.0	2602.0	0.0991	0.164
3×240	2.2	2.7	51.8	7949.0	3308.0	0.0754	0.125
3×300	2.4	2.8	55.3	9780.0	3979.0	0.0601	0.100

表4 四芯电缆

导线标称截面 mm2	绝缘厚度 mm	护套厚度 mm	电缆近似外径 mm	电缆近似重量		20℃导体直流电阻≤ ℃ ≤ (Ω/km)
导线标称截面 mm2	绝缘厚度 mm	护套厚度 mm	电缆近似外径 mm	VV	VLV	Cu	Al
4×1.5	0.8	1.8	12.7	232.0	-	7.41	12.1
4×2.5	0.8	1.8	14.9	322.0	221.0	4.61	7.41
4×4	1.0	1.8	16.1	422.0	271.0	3.08	4.61
4×6	1.0	1.8	19.2	649.0	388.0	1.83	3.08
4×10	1.0	1.8	21.7	920.0	509.0	1.15	1.91
4×25	1.2	1.8	25.9	1373.0	722.0	0.727	1.20
4×35	1.2	1.8	28.7	1802.0	899.0	0.524	0.868
4×50	1.4	1.8	30.4	2380.0	1091.0	0.387	0.641
4×70	1.4	1.8	33.9	3202.0	1398.0	0.268	0.443
4×95	1.6	1.8	39.7	4315.0	1866.0	0.193	0.320
4×120	1.6	2.3	44.2	5359.0	2265.0	0.153	0.253
4×150	1.8	2.5	48.7	6679.0	2811.0	0.124	0.206
4×185	2.0	2.6	53.5	8190	3420.0	0.0991	0.164
4×240	2.2	2.9	55.4	10494.0	4305.0	0.0754	0.125
4×300	2.4	3.1	60.2	12948.0	5215.0	0.0601	0.100

表5 三+一芯电缆

导线标称截面 mm2	绝缘厚度 mm		护套厚度 mm	电缆近似外径 mm	电缆近似重量		20℃导体直流电阻≤ (Ω/km)
导线标称截面 mm2	相线	地线	护套厚度 mm	电缆近似外径 mm	VV	VLV	Cu		Al
3×1×2.5	1.0	0.8	1.8	14.3	354.0	211.0	4.61	7.41	7.41	12.1
3×1×4	1.0	1.0	1.8	15.8	400.0	265.0	3.08	4.61	4.61	7.41
3×1×6	1.0	1.0	1.8	18.5	595.0	334.0	1.83	3.08	3.08	4.61
3×1×10	1.0	1.0	1.8	21.1	853.0	467.0	1.15	1.83	1.91	3.08
3×1×16	1.2	1.0	1.8	24.9	1267.0	671.0	0.727	1.150	1.20	1.20
3×1×16	1.2	1.0	1.8	27.1	1591.0	806.0	0.524	1.150	0.868	0.868
3×1×25	1.2	1.2	1.9	30.4	2124.0	996.0	0.387	0.727	0.641	0.641
3×1×35	1.4	1.2	2.0	33.9	2851.0	1271.0	0.268	0.524	0.443	0.443
3×1×50	1.4	1.4	2.1	39.5	3844.0	1684.0	0.193	0.387	0.320	0.320
3×1×70	1.6	1.4	2.2	44.0	4833.0	2060.0	0.153	0.268	0.253	0.253
3×1×70	1.8	1.4	2.4	48.5	5841.0	2488.0	0.124	0.268	0.206	0.206
3×1×95	2.0	1.6	2.5	53.3	7246.0	3056.0	0.0991	0.1930	0.164	0.164
3×1×120	2.2	1.6	2.7	55.0	9216.0	3801.0	0.0754	0.1530	0.125	0.125
3×1×150	2.4	1.8	2.9	59.8	11388.0	4620.0	0.0601	0.1240	0.100	0.100

表6 五芯电缆

导线标称截面 mm2	绝缘厚度 mm	护套厚度 mm	电缆近似外径 mm	电缆近似重量		20℃导体直流电阻≤ (Ω/km)
导线标称截面 mm2	绝缘厚度 mm	护套厚度 mm	电缆近似外径 mm	VV	VLV	Cu	Al
3×2.5	0.8	1.8	13.6	272.0	193.0	7.41	12.1
3×4	1.0	1.8	16.1	394.0	268.0	4.61	7.41
3×6	1.0	1.8	17.7	509.0	324.0	3.08	4.61
3×10	1.0	1.8	21.0	792.0	461.0	1.83	3.08
3×16	1.0	1.8	23.8	1124.0	608.0	1.15	1.91
3×25	1.2	1.9	28.7	1696.0	881.0	0.727	1.20
3×35	1.2	2.0	32.0	2241.0	1113.0	0.524	0.868
3×50	1.4	2.1	37.4	3158.0	1541.0	0.387	0.641
3×70	1.4	2.3	41.7	4236.0	11973.0	0.268	0.443
3×95	1.6	2.5	48.1	5685.0	2614.0	0.193	0.320
3×120	1.6	2.6	53.0	7662.0	3183.0	0.153	0.253
3×150	1.8	2.8	58.6	8743.0	3850.0	0.124	0.206
3×185	2.0	3.0	65.1	10801.0	4767.0	0.0991	0.164
3×240	2.2	3.3	72.1	13194.0	5461.0	0.0754	0.125
3×300	2.4	3.6	80.1	16414.0	6745.0	0.0601	0.100

表7 三+二芯电缆

导线标称截面 mm2	绝缘厚度 mm		护套厚度 mm	电缆近似外径 mm	电缆近似重量		20℃导体直流电阻≤ (Ω/km)
导线标称截面 mm2	相线	地线	护套厚度 mm	电缆近似外径 mm	VV	VLV	Cu		Al
3×4+2×2.5	1.0	0.8	1.8	14.3	345.0	238.0	4.61	7.41	7.41	12.1
3×6+2×4	1.0	1.0	1.8	15.8	463.0	288.0	3.08	4.61	4.61	7.41
3×10+2×6	1.0	1.0	1.8	18.5	680.0	407.0	1.83	3.08	3.08	4.61
3×16+2×10	1.0	1.0	1.8	21.1	990.0	552.0	0.15	1.83	1.91	3.08
3×25+2×16	1.2	1.0	1.8	24.9	1468.0	773.0	0.727	1.150	1.20	1.20
3×35+2×16	1.2	1.0	1.9	27.1	1791.0	907.0	0.524	1.150	0.868	0.868
3×50+2×25	1.2	1.2	2.0	30.4	2573.0	1284.0	0.387	0.727	0.641	0.641
3×70+2×35	1.4	1.2	2.2	33.9	3464.0	1637.0	0.268	0.524	0.443	0.443
3×95+2×50	1.4	1.4	2.4	39.5	4697.0	2207.0	0.193	0.387	0.320	0.320
3×120+2×70	1.6	1.4	2.5	44.0	5935.0	2673.0	0.153	0.268	0.253	0.253
3×150+2×70	1.8	1.4	2.6	48.5	6968.0	3153.0	0.124	0.268	0.206	0.206
3×185+2×95	2.0	1.6	2.8	53.3	8759.0	3942.0	0.0991	0.1930	0.164	0.164
3×240+2×120	2.2	1.6	3.1	55.0	11184.0	4978.0	0.0754	0.1530	0.125	0.125
3×300+2×150	2.4	1.8	3.3	59.8	13719.0	5984.0	0.0601	0.1240	0.100	0.100

表8 四+一芯电缆

导线标称截面 mm2	绝缘厚度 mm		护套厚度 mm	电缆近似外径 mm	电缆近似重量		20℃导体直流电阻≤ (Ω/km)
导线标称截面 mm2	相线	地线	护套厚度 mm	电缆近似外径 mm	VV	VLV	Cu			Al
4×4+1×2.5	1.0	0.8	1.8	15.6	358.0	251.0	4.61	7.41	7.41		12.1
4×6+1×4	1.0	1.0	1.8	17.4	493.0	317.0	3.08	4.61	4.61		7.41
4×10+1×6	1.0	1.0	1.8	20.3	733.0	347.0	1.83	3.08	3.08		4.61
4×16+1×10	1.0	1.0	1.8	23.3	1118.0	588.0	0.15	1.83	1.91		3.08
4×25+1×16	1.2	1.0	1.8	27.6	1662.0	827.0	0.727	1.150	1.20		1.20
4×35+1×16	1.2	1.0	1.9	30.3	2046.0	1021.0	0.524	1.150	0.868		0.868
4×50+1×25	1.2	1.2	2.0	35.8	2820.0	1395.0	0.387	0.727	0.641		0.641
4×70+1×35	1.4	1.2	2.2	39.9	3782.0	1787.0	0.268	0.524	0.443		0.443
4×95+1×50	1.4	1.4	2.4	46.0	5088.0	2356.0	0.193	0.387	0.320		0.320
4×120+1×70	1.6	1.4	2.6	51.0	6394.0	2911.0	0.153	0.268	0.253		0.253
4×150+1×70	1.8	1.4	2.7	55.4	7725.0	3482.0	0.124	0.268	0.206		0.206
4×185+1×95	2.0	1.6	2.9	61.9	9894.0	4607.0	0.0991	0.1930	0.164		0.164
4×240+1×120	2.2	1.6	3.2	69.7	12306.0	5466.0	0.0754	0.1530	0.125		0.125
4×300+1×150	2.4	1.8	3.4	74.3	15397.0	7118.0	0.0601	0.1240	0.100		0.100

表9 单芯电缆

导线标称截面 mm2	绝缘厚度 mm	内护套厚度 mm	钢带厚度 mm	电缆近似外径 mm	电缆近似重量		20℃导体直流电阻≤ (Ω/km)
导线标称截面 mm2	绝缘厚度 mm	内护套厚度 mm	钢带厚度 mm	电缆近似外径 mm	VV22	VLV22	Cu	Al
1×10	1.0	0.2	1.8	13.6	348	265	1.83	3.08
1×16	1.0	0.2	1.8	14.6	432.0	331.0	1.15	1.91
1×25	1.2	0.2	1.8	16.4	574.0	415.0	0.272	1.20
1×35	1.2	0.2	1.8	17.5	699.0	478.0	0.524	0.868
1×50	1.4	0.2	1.8	19.3	870.0	569.0	0.387	0.641
1×70	1.4	0.2	1.8	12.1	1118.0	685.0	0.268	0.443
1×95	1.6	0.2	1.8	13.4	1444.0	844.0	0.193	0.320
1×120	1.6	0.2	1.8	25.0	1719.0	960.0	0.153	0.253
1×150	1.8	0.2	1.8	27.0	2046.0	1113.0	0.124	0.206
1×185	2.0	0.2	1.8	30.7	2672	1503.0	0.0991	0.164
1×240	2.0	0.2	1.9	33.3	3353.0	1816.0	0.0754	0.125
1×300	2.0	0.5	2.0	36.4	4072.0	2145.0	0.0601	0.100
1×400	2.0	0.5	2.1	40.1	5033.0	2570.0	0.0470	0.0778
1×500	2.0	0.5	2.2	44.1	6277.0	3099.0	0.0366	0.0605
1×630	2.0	0.5	2.5	48.7	7746.0	3674.0	0.0283	0.0469

表10 二芯电缆

导线标称截面 mm2	绝缘厚度 mm	内护套厚度 mm	钢带厚度 mm	外护套厚度 mm	电缆近似外径 mm	电缆近似重量		20℃导体直流电阻≤ 20℃
导线标称截面 mm2	绝缘厚度 mm	内护套厚度 mm	钢带厚度 mm	外护套厚度 mm	电缆近似外径 mm	VV22	VLV22	Cu	Al
2×4	1.0	1.2	0.2	1.8	13.1	210.0	160.0	4.61	7.41
2×6	1.0	1.2	0.2	1.8	14.1	264.0	192.0	3.08	4.61
2×10	1.0	1.2	0.2	1.8	16.7	393.0	242.0	1.83	3.08
2×16	1.0	1.2	0.2	1.8	18.8	51.0	334.0	1.15	1.91
2×25	1.2	1.2	0.2	1.8	22.2	791.0	469.0	0.272	1.20
2×35	1.2	1.2	0.2	1.8	24.5	1037.0	585.0	0.524	0.868
2×50	1.4	1.2	0.2	1.8	21.8	1227.0	610.0	0.387	0.641
2×70	1.4	1.2	0.2	1.9	24.7	1650.0	747.0	0.268	0.443
2×95	1.6	1.2	0.2	2.0	29.2	2213.0	988.0	0.193	0.320
2×120	1.6	1.2	0.2	2.1	31.3	2733.0	1186.0	0.153	0.253
2×150	1.8	1.4	0.2	2.2	34.7	3396.0	1462.0	0.124	0.206
2×185	2.0	1.4	0.2	2.2	39.2	4112.0	1726.0	0.0991	0.164

表11 三芯电缆

导线标称截面 mm2	绝缘厚度 mm	内护套厚度 mm	钢带厚度 mm	外护套厚度 mm	电缆近似外径 mm	电缆近似重量		20℃导体直流电阻≤
导线标称截面 mm2	绝缘厚度 mm	内护套厚度 mm	钢带厚度 mm	外护套厚度 mm	电缆近似外径 mm	VV22	VLV22	Cu	Al
3×4	1.0	1.2	0.2	1.8	17.3	489.0	414.0	4.61	7.41
3×6	1.0	1.2	0.2	1.8	18.4	577.0	472.0	3.08	4.61
3×10	1.0	1.2	0.2	1.8	21.2	800.0	559.0	1.83	3.08
3×16	1.0	1.2	0.2	1.8	23.5	1050.0	740.0	1.15	1.91
3×25	1.2	1.2	0.2	1.8	27.2	1465.0	976.0	0.272	1.20
3×35	1.2	1.2	0.2	1.9	30.7	2149.0	1372.0	0.524	0.868
3×50	1.4	1.2	0.2	2.0	31.3	2453.0	1486.0	0.387	0.641
3×70	1.4	1.2	0.2	2.1	33.6	3116.0	1763.0	0.268	0.443
3×95	1.6	1.2	0.5	2.2	38.3	4053.0	2216.0	0.193	0.320
3×120	1.6	1.2	0.5	2.3	41.9	4930.0	2609.0	0.153	0.253
3×150	1.8	1.4	0.5	2.5	47.1	6075.0	3174.0	0.124	0.206
3×185	2.0	1.4	0.5	2.6	50.9	7299.0	3721.0	0.0991	0.164
3×240	2.2	1.6	0.5	2.8	57.0	9213.0	4590.0	0.0751	0.125
3×300	2.4	1.8	0.5	3.0	61.1	11185.0	5438.0	0.0601	0.100

表12 四芯电缆

导线标称截面 mm2	绝缘厚度 mm	内护套厚度 mm	钢带厚度 mm	外护套厚度 mm	电缆近似外径 mm	电缆近似重量		20℃导体直流电阻≤
导线标称截面 mm2	绝缘厚度 mm	内护套厚度 mm	钢带厚度 mm	外护套厚度 mm	电缆近似外径 mm	VV22	VLV22	Cu	Al
4×4	1.0	1.2	0.2	1.8	13.1	210.0	160.0	4.61	7.41
4×6	1.0	1.2	0.2	1.8	14.1	264.0	192.0	3.08	4.61
4×10	1.0	1.2	0.2	1.8	16.7	393.0	242.0	1.83	3.08
4×16	1.0	1.2	0.2	1.8	18.8	541.0	334.0	1.15	1.914
4×25	1.2	1.2	0.2	1.8	22.2	794.0	469.0	0.272	1.20
4×35	1.2	1.2	0.2	1.8	24.5	1037.0	585.0	0.524	0.868
4×50	1.4	1.2	0.2	1.8	21.8	1227.0	610.0	0.387	0.641
4×70	1.4	1.2	0.2	1.9	24.7	1650.0	747.0	0.268	0.443
4×95	1.6	1.2	0.2	2.0	29.2	2213.0	988.0	0.193	0.320
4×120	1.6	1.2	0.2	2.1	31.3	2733.0	1186.0	0.153	0.253
4×150	1.8	1.4	0.5	2.6	53.7	7866.0	3998.0	0.124	0.206
4×185	2.0	1.6	0.5	2.8	58.9	9542.0	4772.0	0.0991	0.164
4×240	2.2	1.8	0.5	3.0	61.0	11916.0	5727.0	0.0751	0.125
4×300	2.4	1.8	0.5	3.3	66.2	14501.0	6767.0	0.0601	0.100

表13 五芯电缆

导线标称截面 mm2	绝缘厚度 mm	内护套厚度 mm	钢带厚度 mm	外护套厚度 mm	电缆近似外径 mm	电缆近似重量		20℃导体直流电阻≤
导线标称截面 mm2	绝缘厚度 mm	内护套厚度 mm	钢带厚度 mm	外护套厚度 mm	电缆近似外径 mm	VV22	VLV22	Cu	Al
5×2.5	0.8	1.2	0.2	1.8	17.3	788.0	409.0	7.41	12.4
5×4	1.0	1.2	0.2	1.8	19.7	644.0	518.0	4.61	7.41
5×6	1.0	1.2	0.2	1.8	21.3	790.0	605.0	3.08	4.61
5×10	1.0	1.2	0.2	1.8	24.6	1110.0	779.0	1.83	3.08
5×16	1.0	1.2	0.2	1.8	27.4	1485.0	970.0	1.15	1.91
5×25	1.2	1.2	0.2	2.0	33.3	2339.0	1525.0	0.272	1.20
5×35	1.4	1.2	0.5	2.1	36.6	2953.0	1822.0	0.524	0.868
5×50	1.4	1.2	0.5	2.3	41.6	3975.0	2392.0	0.387	0.641
5×70	1.6	1.2	0.5	2.4	45.5	5125.0	2909.0	0.268	0.443
5×95	1.6	1.2	0.5	2.6	52.1	6798.0	3790.0	0.193	0.320
5×120	1.8	1.6	0.5	2.8	57.3	8217.0	4418.0	0.153	0.253
5×150	1.8	1.6	0.5	3.0	63.1	10030.0	5280.0	0.124	0.206
5×185	2.0	1.8	0.5	3.2	69.9	12275.0	6418.0	0.0991	0.164
5×240	2.2	2.0	0.5	3.5	77.1	15077.0	7343.0	0.0751	0.125
5×300	2.4	2.0	0.5	3.8	86.5	19395.0	9726.0	0.0601	0.100

表14 三+一芯电缆

导线标称截面 r mm2	绝缘厚度 mm		内护套厚度 mm	钢带厚度 mm	外护套厚度 mm	电缆近似外径 mm	电缆近似重量		20℃导体直流电阻≤
导线标称截面 r mm2	相线	地线	内护套厚度 mm	钢带厚度 mm	外护套厚度 mm	电缆近似外径 mm	VV22	VLV22	Cu		Al
3×4+1×2.5	1.0	0.8	1.2	0.2	1.8	17.9	538.0	446.0	4.61	7.41	7.41	12.1
3×6+1×4	1.0	1.0	1.2	0.2	1.8	19.5	657.0	524.0	3.08	4.61	4.61	7.41
3×10+1×6	1.0	1.0	1.2	0.2	1.8	22.1	894.0	619.0	1.83	3.08	3.08	4.61
3×16+1×10	1.0	1.0	1.2	0.2	1.8	24.7	1194.0	804.0	0.15	1.83	1.91	3.08
3×25+1×16	1.2	1.0	1.2	0.2	1.8	28.5	1668.0	1072.0	0.727	1.150	1.20	1.20
3×35+1×16	1.2	1.0	1.2	0.2	1.8	31.7	2243.0	1458.0	0.524	1.150	0.868	0.868
3×50+1×25	1.2	1.2	1.2	0.2	1.9	35.0	2852.0	1723.0	0.387	0.727	0.641	0.641
3×70+1×35	1.4	1.2	1.2	0.5	2.0	38.5	3657.0	2077.0	0.268	0.524	0.443	0.443
3×95+1×50	1.4	1.4	1.2	0.5	2.2	44.3	4796.0	2636.0	0.193	0.387	0.320	0.320
3×120+1×70	1.6	1.4	1.4	0.5	2.4	49.0	5912.0	3139.0	0.153	0.268	0.253	0.253
3×150+1×70	1.8	1.4	1.4	0.5	2.5	53.5	7025.0	3673.0	0.124	0.268	0.206	0.206
3×185+1×95	2.0	1.6	1.6	0.5	2.6	58.9	8598.0	4408.0	0.0991	0.1930	0.164	0.164
3×240+1×120	2.2	1.6	1.6	0.5	2.8	60.6	10631.0	5216.0	0.0754	0.1530	0.125	0.125
3×300+1×150	2.4	1.8	1.8	0.5	3.1	65.6	12913.0	6145.0	0.0601	0.1240	0.100	0.100

表15 三+二芯电缆

导线标称截面 r mm2	绝缘厚度 mm		内护套厚度 mm	钢带厚度 mm	外护套厚度 mm	电缆近似外径 mm	电缆近似重量		20℃导体直流电阻≤
导线标称截面 r mm2	相线	地线	内护套厚度 mm	钢带厚度 mm	外护套厚度 mm	电缆近似外径 mm	VV22	VLV22	Cu		Al
3×4+2×2.5	1.0	0.8	1.2	0.2	1.8	18.8	580.0	491.0	4.61	7.41		7.41	12.1
3×6+2×4	1.0	1.0	1.2	0.2	1.8	20.8	728.0	570.0	3.08	4.61		4.61	7.41
3×10+2×6	1.0	1.0	1.2	0.2	1.8	23.3	973.0	702.0	1.83	3.08		3.08	4.61
3×16+2×10	1.0	1.0	1.2	0.2	1.8	26.3	1323.0	853.0	1.15	1.83		1.91	3.08
3×25+2×16	1.2	1.0	1.2	0.2	2.0	31.5	2053.0	1287.0	0.727	1.150		1.20	1.91
3×35+2×16	1.2	1.0	1.2	0.2	2.2	33.6	2406.0	1402.0	0.524	1.150		0.868	1.91
3×50+2×25	1.2	1.2	1.2	0.5	2.2	38.4	3371.0	2080.0	0.387	0.727		0.641	1.20
3×70+2×35	1.4	1.2	1.4	0.5	2.3	42.6	4350.0	2542.0	0.268	0.524		0.443	0.868
3×95+2×50	1.4	1.4	1.4	0.5	2.5	48.5	5736.0	3248.0	0.193	0.387		0.320	0.641
3×120+2×70	1.6	1.4	1.6	0.5	2.7	53.4	7126.0	3897.0	0.153	0.268		0.253	0.443
3×150+2×70	1.8	1.4	1.6	0.5	2.8	57.5	8249.0	4438.0	0.124	0.268		0.206	0.443
3×185+2×95	2.0	1.6	1.8	0.5	3.0	63.9	10254.0	5441.0	0.0991	0.1930		0.164	0.320
3×240+2×120	2.2	1.6	1.8	0.5	3.3	71.4	12888.0	6689.0	0.0754	0.1530		0.125	0.253
3×300+2×150	2.4	1.8	2.0	0.5	3.5	77.3	14843.0	7334.0	0.0601	0.1240		0.100	0.206

表16 四+一芯电缆

导线标称截面 r mm2	绝缘厚度 mm		内护套厚度 mm	钢带厚度 mm	外护套厚度 mm	电缆近似外径 mm	电缆近似重量		20℃导体直流电阻≤
导线标称截面 r mm2	相线	地线	内护套厚度 mm	钢带厚度 mm	外护套厚度 mm	电缆近似外径 mm	VV22	VLV22	Cu		Al
4×4+1×2.5	1.0	0.8	1.2	0.2	1.8	19.2	605.0	498.0	4.61	7.41	7.41	12.1
4×6+1×4	1.0	1.0	1.2	0.2	1.8	20.8	765.0	589.0	3.08	4.61	4.61	7.41
4×10+1×6	1.0	1.0	1.2	0.2	1.8	23.9	1052.0	756.0	1.83	3.08	3.08	4.61
4×16+1×10	1.0	1.0	1.2	0.2	1.8	26.9	1482.0	952.0	1.15	1.83	1.91	3.08
4×25+1×16	1.2	1.0	1.2	0.2	2.0	32.4	2312.0	1477.0	0.727	1.150	1.20	1.91
4×35+1×16	1.2	1.0	1.2	0.2	2.1	35.1	2756.0	1731.0	0.524	1.150	0.868	1.91
4×50+1×25	1.2	1.2	1.2	0.5	2.2	39.7	3680.0	1827.0	0.387	0.727	0.641	1.20
4×70+1×35	1.4	1.2	1.4	0.5	2.4	44.0	4768.0	27340.0	0.268	0.524	0.443	0.868
4×95+1×50	1.4	1.4	1.4	0.5	2.6	50.2	6267.0	3491.0	0.193	0.387	0.320	0.641
4×120+1×70	1.6	1.4	1.6	0.5	2.7	55.1	7689.0	4145.0	0.153	0.268	0.253	0.443
4×150+1×70	1.8	1.4	1.6	0.5	2.9	59.9	9216.0	48820.0	0.124	0.268	0.206	0.443
4×185+1×95	2.0	1.6	1.8	0.5	3.1	66.5	11293.0	5899.0	0.0991	0.1930	0.164	0.320
4×240+1×120	2.2	1.6	1.8	0.5	3.4	74.3	14371.0	7395.0	0.0754	0.1530	0.125	0.253
4×300+1×150	2.4	1.8	2.0	0.5	3.6	81.9	17385.0	9016.0	0.0601	0.1240	0.100	0.206

额定电压0.6/lkV(Um = 1.2kV)聚氯乙烯绝缘电力电缆

产品分类

额定电压0.6/lkV(Um = 1.2kV)聚氯乙烯绝缘电力电缆

联系我们

产品链接
