煤矿用聚乙烯绝缘聚氯乙烯护套通信电缆

状态：
询价

  • MHYV1

一、   适用范围

本产品适用于煤矿平巷、斜巷、树井、斜井等各种巷道的通信设备的连接。

二、产品标准：  MT/T818.14-1999、Q/HS001-2020

三、使用特性：

1 、本电缆用于传输本安型信号。

2 、电缆导体的长期允许工作温度为-40~+50℃；月平均最大相对湿度为 95%(+25℃时)。

3 、允许敷设的最低温度为- 10℃。

4 、电缆的最小弯曲半径：  MHYV MHYVP 为电缆直径的 10 倍，MHYBV 为电缆直径的 15 倍。

四、型号、名称、用途

电缆的型号、名称、用途符合表 1 的规定

表 1

型号

名称

用途

MHYV

煤矿用聚乙烯绝缘聚氯乙烯护套通信电缆

用于矿场作普通信号传输，适用于固定敷设

MHYBV

煤矿用聚乙烯绝缘镀锌钢丝编织铠装聚氯乙 烯护套通信电缆

用于机械冲击较高的场合作主信号传输

MHYVP

煤矿用聚乙烯绝缘编织屏蔽聚氯乙烯护套通 信电缆

用于电场干扰较大场所作信号传输，适用于 固定敷设

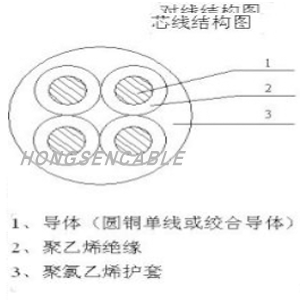

2、结构示意图

一、MHYV 1 ×4×7/0.52                 二、MHYV    5×2×1/ 1. 13

结构示意图

三、MHYVP 1 ×7× 1/ 1.38                  四、MHYVP    5×2×7/0.43

结构示意图-1

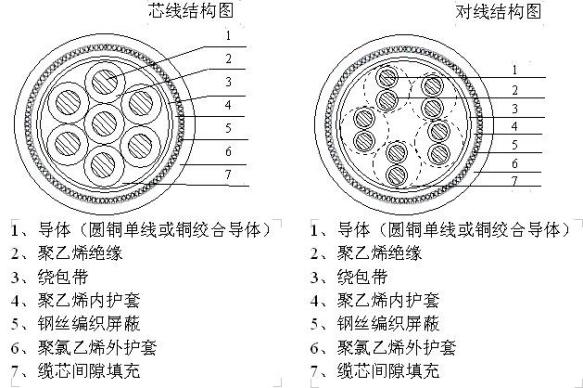

五、MHYBV 1 ×7×1/ 1. 13                六、MHYBV 5×2×7/0.37


结构示意图-2

四、电缆规格、绝缘、护套厚度及电缆外径

表2电缆规格

型号

规格


MHYV

1 ×2，1 ×3，1 ×4，1 ×5，1 ×6，1 ×7，2×2，3×2，4×2，5×2，7×2，10×2

(1/0.97，7/0.37，1/1.13，7/0.43，1/1.38，7/0.52)


HYVP

1 ×2，1 ×3，1 ×4，1 ×5，1 ×6，1 ×7，2×2，3×2，4×2，5×2，7×2，10×2

(1/0.97，7/0.37，1/1.13，7/0.43，1/1.38，7/0.52)


MHYBV

1 ×2，1 ×3，1 ×4，1 ×5，1 ×6，1 ×7，2×2，3×2，4×2，5×2，7×2，10×2   (1/0.97，7/0.37，1/1.13，7/0.43，1/1.38，7/0.52，42/0.15，32/0.20，48/0.20)

表 3  MHYV 型电缆的规格结构及电缆外径

规格

绝缘标称厚度 mm

外护套标称厚度 mm

电缆外径≤mm

1 ×2×1/0.97

0.5

1.6

8.5

1 ×2×7/0.37

0.5

1.6

8.8

1 ×2×1/ 1. 13

0.5

1.6

9.0

1 ×2×7/0.43

0.6

1.6

9.6

1 ×2×1/ 1.38

0.5

1.6

9.4

1 ×2×7/0.52

0.6

1.6

10.2

1 ×3×1/0.97

0.5

1.6

8.5

1 ×3×7/0.37

0.5

1.6

8.8

1 ×3×1/ 1. 13

0.5

1.6

9.0

1 ×3×7/0.43

0.6

1.6

9.6

1 ×3×1/ 1.38

0.5

1.6

9.4

1 ×3×7/0.52

0.6

1.6

10.2

表 3 (续)    MHYV 型电缆的规格结构及电缆外径

规格

绝缘标称厚度 mm

外护套标称厚度 mm

电缆外径≤mm

1 ×4×7/0.28

0.5

1.6

9.0

1 ×4×7/0.37

0.5

1.6

9.3

1 ×4×1/ 1. 13

0.5

1.6

9.5

1 ×4×7/0.43

0.6

1.6

10.2

1 ×4×1/ 1.38

0.5

1.6

10.0

1 ×4×7/0.52

0.6

1.6

11.0

1 ×5×1/0.97

0.5

1.6

9.6

1 ×5×7/0.37

0.5

1.6

10.0

1 ×5×1/ 1. 13

0.5

1.6

10.0

1 ×5×7/0.43

0.6

1.6

11.0

1 ×5×1/ 1.38

0.5

1.6

10.7

1 ×5×7/0.52

0.6

1.6

11.7

1 ×6×1/0.97

0.5

1.6

10.2

1 ×6×7/0.37

0.5

1.6

10.6

1 ×6×1/ 1. 13

0.5

1.6

10.8

1 ×6×7/0.43

0.6

1.6

11.7

1 ×6×1/ 1.38

0.5

1.6

11.5

1 ×6×7/0.52

0.6

1.6

12.5

1 ×7×1/0.97

0.5

1.6

10.2

1 ×7×7/0.37

0.5

1.6

10.6

1 ×7×1/ 1. 13

0.5

1.6

10.8

1 ×7×7/0.43

0.6

1.6

11.7

1 ×7×1/ 1.38

0.5

1.6

11.5

1 ×7×7/0.52

0.6

1.6

12.5

2×2×1/0.97

0.5

1.6

10.7

2×2×7/0.37

0.5

1.6

11.2

2×2×1/ 1. 13

0.5

1.6

11.4

2×2×7/0.43

0.6

1.6

12.5

2×2×1/ 1.38

0.5

1.6

12. 1

2×2×7/0.52

0.6

1.6

13.4

3×2×1/0.97

0.5

1.6

11.2

3×2×7/0.37

0.5

1.6

11.7

3×2×1/ 1. 13

0.5

1.6

12.0

3×2×7/0.43

0.6

1.6

13. 1

2×2×1/ 1.38

0.5

1.6

12.7

2×2×7/0.52

0.6

1.6

14.0

4×2×1/0.97

0.5

1.6

12. 1

4×2×7/0.37

0.5

1.6

12.7

表 3 (续)    MHYV 型电缆的规格结构及电缆外径

规格

绝缘标称厚度 mm

外护套标称厚度 mm

电缆外径≤mm

4×2×1/ 1. 13

0.5

1.6

13.0

4×2×7/0.43

0.6

1.6

14.2

4×2×1/ 1.38

0.5

1.6

13.7

4×2×7/0.52

0.6

1.6

15.2

5×2×1/0.97

0.5

1.6

13.0

5×2×7/0.37

0.5

1.6

13.6

5×2×1/ 1. 13

0.5

1.6

13.8

5×2×7/0.43

0.6

1.6

15.3

5×2×1/ 1.38

0.5

1.6

14.9

5×2×7/0.52

0.6

1.6

16.5

7×2×1/0.97

0.5

1.6

14.0

7×2×7/0.37

0.5

1.6

14.7

7×2×1/ 1. 13

0.5

1.6

14.9

7×2×7/0.43

0.6

1.6

16.6

7×2×1/ 1.38

0.5

1.6

16.8

7×2×7/0.52

0.6

1.6

18.0

10×2×1/0.97

0.5

1.6

17.2

10×2×7/0.37

0.5

1.6

18.2

10×2×1/ 1. 13

0.5

2.0

20.2

10×2×7/0.43

0.6

2.0

22.5

10×2×1/ 1.38

0.5

2.0

22.0

10×2×7/0.52

0.6

2.0

24.0

表 4        MHYBV 型电缆的规格结构及电缆外径

规格

绝缘标称 厚度 mm

内护套标称 厚度 mm

编织镀锌钢丝  直径 mm

外护套标称 厚度m

电缆外径≤mm

1 ×2×1/0.97

0.5

1.5

0.25~0.30

1.6

12.0

1 ×2×7/0.37

0.5

1.5

0.25~0.30

1.6

12.3

1 ×2×1/ 1. 13

0.5

1.5

0.25~0.30

1.6

12.7

1 ×2×7/0.43

0.6

1.5

0.25~0.30

1.6

13.4

1 ×2×1/ 1.38

0.5

1.5

0.25~0.30

1.6

13.6

1 ×2×7/0.52

0.6

1.5

0.25~0.30

1.6

14.0

1 ×3×1/0.97

0.5

1.5

0.25~0.30

1.6

12.7

表 4  (续)      MHYBV 型电缆的规格结构及电缆外径

规格

绝缘标称 厚度 mm

内护套标称 厚度 mm

编织镀锌钢丝 直径 mm

外护套标称厚 度 mm

电缆外径≤mm

1 ×3×7/0.37

0.5

1.5

0.25~0.30

1.6

13.0

1 ×3×1/ 1. 13

0.5

1.5

0.25~0.30

1.6

13.0

1 ×3×7/0.43

0.6

1.5

0.25~0.30

1.6

13.8

1 ×3×1/ 1.38

0.5

1.5

0.25~0.30

1.6

13.6

1 ×3×7/0.52

0.6

1.5

0.25~0.30

1.6

14.4

1 ×4×1/0.97

0.5

1.5

0.25~0.30

1.6

13.2

1 ×4×7/0.37

0.5

1.5

0.25~0.30

1.6

13.5

1 ×4×1/ 1. 13

0.5

1.5

0.25~0.30

1.6

13.6

1 ×4×7/0.43

0.6

1.5

0.25~0.30

1.6

14.5

1 ×4×1/ 1.38

0.5

1.5

0.25~0.30

1.6

14.2

1 ×4×7/0.52

0.6

1.5

0.25~0.30

1.6

15. 1

1 ×5×1/0.97

0.5

1.5

0.25~0.30

1.6

13.8

1 ×5×7/0.37

0.5

1.5

0.25~0.30

1.6

14.2

1 ×5×1/ 1. 13

0.5

1.5

0.25~0.30

1.6

14.3

1 ×5×7/0.43

0.6

1.5

0.25~0.30

1.6

15.2

1 ×5×1/ 1.38

0.5

1.5

0.25~0.30

1.6

14.9

1 ×5×7/0.52

0.6

1.5

0.25~0.30

1.6

15.9

1 ×6×1/0.97

0.5

1.5

0.25~0.30

1.6

14.4

1 ×6×7/0.37

0.5

1.5

0.25~0.30

1.6

14.8

1 ×6×1/ 1. 13

0.5

1.5

0.25~0.30

1.6

14.9

1 ×6×7/0.43

0.6

1.5

0.25~0.30

1.6

15.9

1 ×6×1/ 1.38

0.5

1.5

0.25~0.30

1.6

15.6

1 ×6×7/0.52

0.6

1.5

0.25~0.30

1.6

16.7

1 ×7×1/0.97

0.5

1.5

0.25~0.30

1.6

14.4

1 ×7×7/0.37

0.5

1.5

0.25~0.30

1.6

14.8

1 ×7×1/ 1. 13

0.5

1.5

0.25~0.30

1.6

14.9

1 ×7×7/0.43

0.6

1.5

0.25~0.30

1.6

15.9

1 ×7×1/ 1.38

0.5

1.5

0.25~0.30

1.6

15.6

1 ×7×7/0.52

0.6

1.5

0.25~0.30

1.6

16.7

表 4  (续)      MHYBV 型电缆的规格结构及电缆外径

规格

绝缘标称 厚度 mm

内护套标称 厚度 mm

编织镀锌钢丝 直径 mm

外护套   标称厚度 mm

电缆外径≤mm

2×2×1/0.97

0.5

1.5

0.25~0.30

1.6

15.0

2×2×7/0.37

0.5

1.5

0.25~0.30

1.6

15.4

2×2×1/ 1. 13

0.5

1.5

0.25~0.30

1.6

15.2

2×2×7/0.43

0.6

1.5

0.25~0.30

1.6

16.7

2×2×1/ 1.38

0.5

1.5

0.25~0.30

1.6

16.3

2×2×7/0.52

0.6

1.5

0.25~0.30

1.6

17.6

3×2×1/0.97

0.5

1.5

0.25~0.30

1.6

15.5

3×2×7/0.37

0.5

1.5

0.25~0.30

1.6

16.0

3×2×1/ 1. 13

0.5

1.5

0.25~0.30

1.6

16.5

3×2×7/0.43

0.6

1.5

0.25~0.30

1.6

17.3

3×2×1/ 1.38

0.5

1.5

0.25~0.30

1.6

17.0

3×2×7/0.52

0.6

1.5

0.25~0.30

1.6

18.3

4×2×1/0.97

0.5

1.5

0.25~0.30

1.6

16.3

4×2×7/0.37

0.5

1.5

0.25~0.30

1.6

16.5

4×2×1/ 1. 13

0.5

1.5

0.25~0.30

1.6

17.0

4×2×7/0.43

0.6

1.5

0.25~0.30

1.6

18.4

4×2×1/ 1.38

0.5

1.5

0.25~0.30

1.6

18.0

4×2×7/0.52

0.6

1.5

0.25~0.30

1.6

19.5

5×2×1/0.97

0.5

1.5

0.25~0.30

1.6

17.3

5×2×7/0.37

0.5

1.5

0.25~0.30

1.6

18.0

5×2×1/ 1. 13

0.5

1.5

0.25~0.30

1.6

18.0

5×2×7/0.43

0.6

1.5

0.25~0.30

1.6

19.6

5×2×1/ 1.38

0.5

1.5

0.25~0.30

1.6

19.2

5×2×7/0.52

0.6

1.5

0.25~0.30

2.0

22.6

7×2×1/0.97

0.5

1.5

0.25~0.30

1.6

18.3

7×2×7/0.37

0.5

1.5

0.25~0.30

1.6

19.0

7×2×1/ 1. 13

0.5

1.5

0.25~0.30

1.6

19. 1

7×2×7/0.43

0.6

1.5

0.25~0.30

2.0

22.7

7×2×1/ 1.38

0.5

1.5

0.25~0.30

2.0

22.0

表 4  (续)      MHYBV 型电缆的规格结构及电缆外径

规格

绝缘标称 厚度 mm

内护套标称 厚度 mm

编织镀锌钢丝 直径 mm

外护套   标称厚度 mm

电缆外径≤mm

7×2×7/0.52

0.6

1.5

0.25~0.30

2.0

24.0

10×2×1/0.97

0.5

1.5

0.25~0.30

2.0

23.5

10×2×7/0.37

0.5

1.5

0.25~0.30

2.0

24.2

10×2×1/ 1. 13

0.5

1.5

0.25~0.30

2.0

24.3

10×2×7/0.43

0.6

1.5

0.25~0.30

2.0

26.8

10×2×1/ 1.38

0.5

1.5

0.25~0.30

2.0

26.0

10×2×7/0.52

0.6

1.5

0.25~0.30

2.0

28.5

表 5          MHYVP 型电缆的规格结构及电缆外径

规格

绝缘标称 厚度 mm

内护套

厚度 mm

编织单丝直径

mm

外护套标称厚 度 mm

电缆外径≤mm

1 ×2×1/0.97

0.5

1.5

0. 15

1.6

11.8

1 ×2×7/0.37

0.5

1.5

0. 15

1.6

12. 1

1 ×2×1/ 1. 13

0.5

1.5

0. 15

1.6

12. 1

1 ×2×7/0.43

0.6

1.5

0. 15

1.6

12.8

1 ×2×1/ 1.38

0.5

1.5

0. 15

1.6

12.6

1 ×2×7/0.52

0.6

1.5

0. 15

1.6

13.4

1 ×3×1/0.97

0.5

1.5

0. 15

1.6

12.0

1 ×3×7/0.37

0.5

1.5

0. 15

1.6

12.4

1 ×3×1/ 1. 13

0.5

1.5

0. 15

1.6

12.6

1 ×3×7/0.43

0.6

1.5

0. 15

1.6

13.2

1 ×2×1/ 1.38

0.5

1.5

0. 15

1.6

13.0

1 ×2×7/0.52

0.6

1.5

0. 15

1.6

13.8

1 ×4×1/0.97

0.5

1.5

0. 15

1.6

12.6

1 ×4×7/0.37

0.5

1.5

0. 15

1.6

13.0

1 ×4×1/ 1. 13

0.5

1.5

0. 15

1.6

13.2

1 ×4×7/0.43

0.6

1.5

0. 15

1.6

14.0

1 ×4×1/ 1.38

0.5

1.5

0. 15

1.6

13.6

1 ×4×7/0.52

0.6

1.5

0.20

1.6

14.7

1 ×5×1/0.97

0.5

1.5

0. 15

1.6

13.2

表 5  (续)      MHYVP 型电缆的规格结构及电缆外径

规格

绝缘标称 厚度 mm

内护套

厚度 mm

编织单丝直径

mm

外护套标称厚 度 mm

电缆外径≤mm

1 ×5×7/0.37

0.5

1.5

0. 15

1.6

13.5

1 ×5×1/ 1. 13

0.5

1.5

0. 15

1.6

13.6

1 ×5×7/0.43

0.6

1.5

0.20

1.6

14.8

1 ×5×1/ 1.38

0.5

1.5

0.20

1.6

14.5

1 ×5×7/0.52

0.6

1.5

0.20

1.6

15.5

1 ×6×1/0.97

0.5

1.5

0.20

1.6

13.8

1 ×6×7/0.37

0.5

1.5

0.20

1.6

14.2

1 ×6×1/ 1. 13

0.5

1.5

0.20

1.6

14.4

1 ×6×7/0.43

0.6

1.5

0.20

1.6

15.5

1 ×6×1/ 1.38

0.5

1.5

0.20

1.6

15.2

1 ×6×7/0.52

0.6

1.5

0.20

1.6

16.3

1 ×7×1/0.97

0.5

1.5

0.20

1.6

13.8

1 ×7×7/0.37

0.5

1.5

0.20

1.6

14.2

1 ×7×1/ 1. 13

0.5

1.5

0.20

1.6

14.4

1 ×7×7/0.43

0.6

1.5

0.20

1.6

15.5

1 ×7×1/ 1.38

0.5

1.5

0.20

1.6

15.2

1 ×7×7/0.52

0.6

1.5

0.20

1.6

16.3

2×2×1/0.97

0.5

1.5

0.20

1.6

14.5

2×2×7/0.37

0.5

1.5

0.20

1.6

15.0

2×2×1/ 1. 13

0.5

1.5

0.20

1.6

15.2

2×2×7/0.43

0.6

1.5

0.20

1.6

16.3

2×2×1/ 1.38

0.5

1.5

0.20

1.6

16.0

2×2×1/0.97

0.6

1.5

0.20

1.6

17.2

3×2×1/0.97

0.5

1.5

0.20

1.6

15.0

3×2×7/0.37

0.5

1.5

0.20

1.6

15.5

3×2×1/ 1. 13

0.5

1.5

0.20

1.6

15.6

3×2×7/0.43

0.6

1.5

0.20

1.6

17.0

3×2×1/ 1.38

0.5

1.5

0.20

1.6

16.7

3×2×1/0.97

0.6

1.5

0.20

1.6

18.0

表 5  (续)      MHYVP 型电缆的规格结构及电缆外径

规格

绝缘标称 厚度 mm

内护套

厚度 mm

编织单丝直径

mm

外护套标称厚 度 mm

电缆外径≤mm

4×2×1/0.97

0.5

1.5

0.20

1.6

16.0

4×2×7/0.37

0.5

1.5

0.20

1.6

16.5

4×2×1/ 1. 13

0.5

1.5

0.20

1.6

16.7

4×2×7/0.43

0.6

1.5

0.20

1.6

18.0

4×2×1/ 1.38

0.5

1.5

0.20

1.6

17.8

4×2×7/0.52

0.6

1.5

0.20

1.6

19.2

5×2×1/0.97

0.5

1.5

0.20

1.6

17.0

5×2×7/0.37

0.5

1.5

0.20

1.6

17.5

5×2×1/ 1. 13

0.5

1.5

0.20

1.6

17.8

5×2×7/0.43

0.6

1.5

0.20

2.0

19.4

5×2×1/ 1.38

0.5

1.5

0.20

1.6

18.8

5×2×1/0.97

0.6

1.5

0.20

1.6

22.0

6×2×1/0.97

0.5

1.5

0.20

1.6

18.0

6×2×7/0.37

0.5

1.5

0.20

1.6

18.8

6×2×1/ 1. 13

0.5

1.5

0.20

1.6

19.0

6×2×7/0.43

0.6

1.5

0.20

2.0

21.5

6×2×1/ 1.38

0.5

1.5

0.20

2.0

21.4

6×2×1/0.97

0.6

1.5

0.20

2.0

23.5

7×2×1/0.97

0.5

1.5

0.20

2.0

18.0

7×2×7/0.37

0.5

1.5

0.20

2.0

18.8

7×2×1/ 1. 13

0.5

1.5

0.20

2.0

19.0

7×2×7/0.43

0.6

1.5

0.20

2.0

21.5

7×2×1/ 1.38

0.5

1.5

0.20

2.0

21.4

7×2×1/0.97

0.6

1.5

0.20

2.0

23.5

10×2×1/0.97

0.5

1.5

0.20

2.0

23.0

10×2×7/0.37

0.5

1.5

0.20

2.0

23.8

10×2×1/ 1. 13

0.5

1.5

0.20

2.0

24.0

10×2×7/0.43

0.6

1.5

0.20

2.0

26.8

10×2×1/ 1.38

0.5

1.5

0.20

2.0

25.5

10×2×1/0.97

0.6

1.5

0.20

2.0

28.2


煤矿用聚乙烯绝缘聚氯乙烯护套通信电缆

联系我们

浙江省杭州市临安区玲珑工业区锦溪路南1266号,邮编311300
电话（国内市场）：
0571-63896999，0571-63896038，0571-61071666， 17706436530
 电话（国际市场）：+86-18858138588
证书

产品链接

立即询价

  2002-2023 杭州宏森电缆有限公司 版权所有。
