煤矿用聚氯乙烯绝缘钢带铠装聚氯 乙烯护套电力电缆

1、电缆规格

表 1  电缆的规格

型   号	芯   数	额  定  电  压 (kV)
		0.6/1
		标  称  截  面 (mm²)
MVV MVV22	3 3	1.5~4 2.5~4

2 、产品型号

(1) 电缆产品的型号见表 2。

表 2  电缆的型号

型  号	名  称	用  途
MVV-0.6/1	煤矿用聚氯乙烯绝缘聚氯乙烯护套 电力电缆	额定电压为 0.6/1kV 及以下煤矿井下 电力传输
MVV22-0.6/1	煤矿用聚氯乙烯绝缘钢带铠装聚氯 乙烯护套电力电缆	额定电压为 0.6/1kV 及以下煤矿井下 电力传输

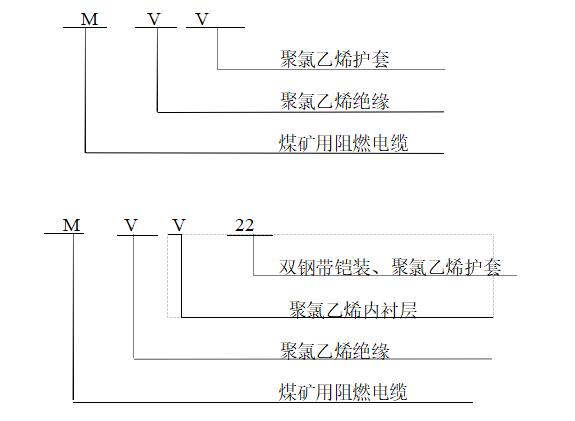

(2)  电缆产品型号的含义如下。

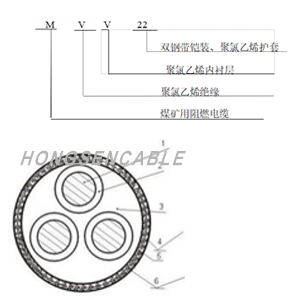

结构图

          MVV-0.6/ 1kV                                     MVV22-0.6/ 1kV

1-导电线芯；2-绝缘；3- 阻燃填充；4- 内衬层；5-钢带铠装；6-外护套
