PVC-C
一、产品简介

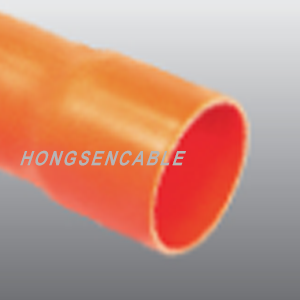

产品以氯化聚氯乙烯（PVC-C）树脂为主要原料，加入抗冲剂和稳定剂等辅料，经高速挤出而成的新型埋地式高压电力电缆保护管，具有优良耐热性能，适用于高压电力电缆的敷设，起导向和保护作用。
二、产品特点
1、耐热性好：较普通的PVC-U管耐热温度提高15℃，能在93℃的环境下，保持不变形，且具有足够的强度。
2、绝缘性强：可用于3万伏的高压电缆。
3、抗冲击强度高：产品在0℃温度下能经受1kg重锤,2m高度的冲击力，充分反应出该材
料的低温冲击性能。完全能适用于施工环境条件下的要求。
4、阻燃性能：材料的氯含量非常高，阻燃性和烟密度指数非常优秀，能离火即熄。
5、施工便捷：管材重量轻、强度高、施工敷设方法简捷。
三、应用范围
1、用于高压电网建设和改造;
2、城市市政改造工程，民航机场、工业园区小区工程建设;
3、交通、路桥工程建设、城市路灯电缆敷设，并起导向和保护作用。
四、产品规格
公称内径（mm） | 公称壁厚（mm） | 公称长度（mm） | ||
环刚度等级（3％，常温） | ||||
SN16 | SN24 | SN32 | 6000 | |
100 | 4.0 | 5.0 | 6.0 | |
125 | 5.0 | 6.5 | 8.0 | |
150 | 6.5 | 8.0 | 9.5 | |
175 | 8.0 | 9.5 | 11.0 | |
200 | 9.0 | 11.0 | 13.0 | |
225 | 10.0 | 12.0 | 14.0 | |
250 | 11.0 | 13.0 | 15.0 | |
五、性能指标
项目 | 指标 | 试验参数 |
密度 | ≤1.60g/cm³ | 浸渍法 |
环刚度 | SN8等级≥8kPa | 3％，80℃ |
SN12等级≥12KPa | ||
SN16等级≥16kPa | ||
压扁试验 | 加荷至试样垂直方向变彤量为原内径50%时，试样无袁缝或破裂 | 10mm/min |
落捶冲击 | 试样无裂缝或破裂 | 1.2m |
维卡软化温度 | ≥93℃ | 50℃/h，50N |
纵向回缩率 | ≤5％ | 烘箱法 |
